epson晶振在振荡回路设计的注意事项

本文由日本epson官方网站提供,从驱动能力、负载电容和振荡补偿三个方面介绍了使用爱普生晶振时对设计振荡回路时需要注意的事项。南京南山作为日本进口晶振爱普生原厂直接授权代理商,可提供晶振设计选型中的技术支持,欢迎咨询:电话:025-52188228转8016;邮箱:tech@nscn.com.cn 。如需询价,请咨询在线客服或400-888-5058.以下是《epson晶振在振荡回路设计的注意事项》正文:

1. 晶体振荡器的驱动能力

驱动能力说明振荡晶体单元所需电功率,其计算公式如下:
  驱动能力 (P) = i2・Re

其中i表示经过晶体单元的电流,
Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)2
晶体单元的等效电路 振荡电路
晶体单元的等效电 振荡电路

2. 负极电阻对晶振振荡补偿的影响

除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。
晶体单元和振荡器 负极电阻检查
晶体单元和振荡器 负极电阻检查
  1. 将电阻(r)跟晶体单元按串联方式连接到电路。
  2. 调整(r),使得 振荡发生(或停止)。
  3. 当振荡刚启动(或停止)时,如(2)所述,测量(r)。
  4. 推荐的(r)
    (r) > CI ×(5至 10)

3. 晶振负载电容对频率偏差的影响

如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS
其中CS表示电路的杂散电容。

频率和负载电容特征图器 振荡回路参数设置参考
频率和负载电容特征图

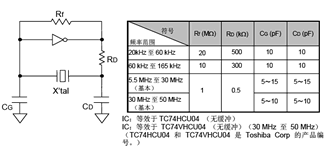

振荡回路参数设置参考
