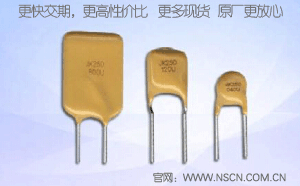

NSCN品牌除了自恢复贴片保险丝外还为用户提供插件式自恢复保险丝。其中JK600、JK250通信设备用自复保险丝是专门为通信交换机、配线架设计生产的过流保护器件。该系列产品多次经信息产业部(原邮电部)防护产品测试中心及国家技术监督局抽查,性能完全符合邮电行业标准“YDT 741-2002 通信设备过电流保护用正温度系数(PTC)自恢复保险丝技术要求”。

MZ系列自恢复保险丝分为消磁类、延迟启动类、限流类、启动类、自控加热类等五种类型,由于其良好的品质及稳定性,广泛应用于各类通讯设备及交流电路中。

NSCN保险丝品牌,更快的交期、更高性价比、原厂进货更放心。买贴片保险丝就找南京南山!买贴片自恢复保险丝就买NSCN品牌。电话:400-888-5058 官方网站www.nscn.com.cn

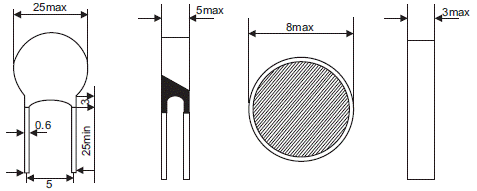

MZ2型自恢复保险丝外形尺寸 :

自恢复保险丝尺寸

特性
由于过流保护作用而用于通讯及交流电路中。


使用环境条件
环境温度:-10℃~+60℃
相对温度:40~75%(+40℃±2℃)
大气压力:86~106KPa

自恢复保险丝参数:


保持电流(Ihold):25℃静止空气环境中不触发PPTC自复保险丝突越的最高电流。
触发电流(Itrip):25℃静止空气环境中PPTC自复保险丝从低阻抗转为高阻抗的最小电流。
最大电压(Vmax):PPTC自复保险丝能承受的最大工作电压。
最大电流(Imax):P35倍PTC自复保险丝能承受的最大电流。
动作时间(trip):指定电流下的最大动作时间。
动作功率(Pd typ):25℃环境温度时PPTC自复保险丝动作状态下的消耗功率。
最小电阻(Rmin):25℃ 温度条件下最小零功率电阻。
最大电阻(Rmax):25℃ 温度条件下最大零功率电阻。

※ 应用于变压器保护产品的技术参数

型号

不动作电流
(mA)

动作电流
(mA)

额定电压
(Ω)

最大电压
(V)

外形尺寸
(mm)

典型功率
(W)

MZ21-P4R7RMR

390

900

4.7±20%

270

Φ19.0×6.0

35

MZ21-P5R6RMQ

340

780

5.6±20%

Φ17.0×6.0

30

MZ21-P6R8RMM

290

670

6.8±20%

Φ14.0×6.0

25

MZ21-P100RML

220

510

10±20%

Φ13.0×6.0

20

MZ21-P150RMJ

170

400

15±20%

Φ11.6×6.0

15

MZ21-P220RMH

140

330

22±20%

270

Φ9.6×6.0

10

MZ21-P330RMG

100

230

33±20%

Φ8.0×6.0

5

MZ21-P120RMR

250

610

12±20%

Φ19.5×6.0

35

MZ21-P270RMM

150

360

27±20%

Φ14.0×6.0

20

MZ21-P390RMI

100

240

39±20%

Φ10.0×6.0

15

MZ21-P560RMG

80

190

56±20%

Φ8.0×6.0

10

MZ21-P820RMG

60

150

82±20%

Φ8.0×6.0

10

MZ21-P121RME

35

85

120±20%

Φ6.5×6.0

5

MZ21-P181RME

29

70

180±20%

Φ6.5×6.0

3



应用电路:

用于电源变压器初级保护 用于电源变压器次级保护
自恢复保险丝电源变压器初级保护 自恢复保险丝电源变压器次级保护

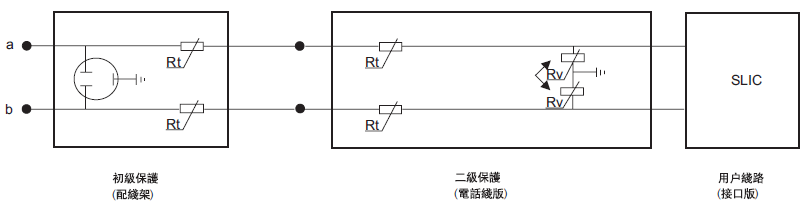

用于通讯设备保护
通讯设备保护用保险丝电路图
晶体管电路接在发射极电路 接在电源回路
自恢复保险丝接在发射极电路 自恢复保险丝接在电源回路
电机保护电路 一般电器回路
自恢复保险丝接在晶体管电路 电源变压器初级保护
