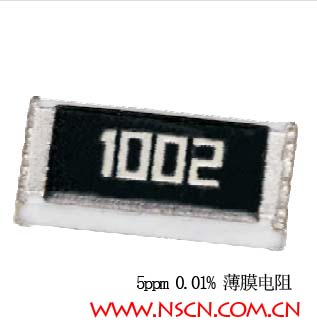

薄膜电阻

薄膜电阻器高精度电阻器的一种。与目前市场上主流的厚膜贴片电阻器想区别,是一种具有很高阻值精度和极低的温度系数的片式电阻器,英文全称为Thin film chip fixed resistors。采用类蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成,一般这类电阻常用的绝缘材料是陶瓷基板。风华薄膜电阻精度可以做到0.01%万分之一精度,0.1%千分之一精度等、电阻温度系数可以做到±5PPM/℃,最大功率可以做到1/2W,因此,我们常说的高精度低温漂贴片电阻一般就指的是薄膜贴片电阻器,包括常见的千分之一电阻和万分之一电阻。可广泛应用于用于各类仪器仪表,医疗器械,电源,电力设备,电子数码、医学仪器、测试/测量设备、打印设备、自动设备控制器、转换器、通讯设备、手机等对阻值精度和温度系数要求极高的领域。

目前中国市场贴片电阻主要品牌包括风华、国巨、三星、TDK贴片电阻等。风华高科作为国内最大的贴片电阻生产制造企业之一,是中国最大的新型元器件及电子基础材料的科研、生产和出口基地,全球八大片式元器件制造商之一,被列入国家520户重点大型国有企业集团,是全国技术创新试点企业、国家通讯产品国产化配套元件定点企业以及全国36家扩大企业博士后流动站之一。风华贴片电阻系列产品无论是在可靠性、一致性等各个方面都无可挑剔。南京南山作为风华电阻代理商,长期以来坚持原厂进货渠道,并被授予电能表行业唯一一个授权经销商。点击查看风华贴片电阻代理联系方式

贴片薄膜电阻规格与型号命名方法


T G 05 D 1002 D T

1、产品代号,风华高科用T代表薄膜贴片电阻。
2、额定功率系列代号(单位是W):G表示1/2W,其他英文代号有:C:1/16W;D:1/10W;;E:1/8W;F:1/4W;
3、封装尺寸(型号)代号:05表示封装尺寸为0805.其他封装代号有:02/0402;03/0603;06/1206;10/2010;12/2512;需要说明的是1210封装没有简写形式,用完整的4个数字1210代表。
4、薄膜贴片电阻温度系数代号:
D:±5ppm/℃;
E:±10ppm/℃;
F:±15ppm/℃;
G:±25ppm/℃;
H:±50ppm/℃;

5、1002是电阻值代号:风华的薄膜贴片电阻和厚膜贴片电阻等一样采用三位数(E-24)或者四位数(E-96)表示法。
6、D是电阻值误差精度代号。风华高科生产的薄膜贴片电阻最高精度可以达到±0.01%即万分之一。足以满足各高精尖领域对电阻阻值精度的超高要求。
风华薄膜电阻精度用英文数字作为代号,其中:
T表示±0.01%即万分之一;
A:±0.05%即万分之五;
B:±0.10%即千分之一;
C:±0.25%即千分之2.5;
D:±0.50%即千分之五;
F:±1.00%即百分之一;

7、T是电阻包装方式代号,表示该薄膜电阻采用常用编带包装,因为编带包装为最常用的包装方式,也常常在型号表示中省略,其他包装方式是塑料盒以及塑料袋包装,并不常见。

风华贴片薄膜电阻特点

低温度系数(±5PPM/℃),低噪音。

高精度±0.01%-~±1%。

电性能稳定,可靠性高。

装配成本低,并与自动装贴设备匹配。

适应再流焊和波峰焊。

符合RoSH指令要求。

结构及规格尺寸

型号Type     L             W                        t                   b

0402     1.00±0.05     0.50±0.05     0.30±0.05     0.20±0.10

0603     1.55±0.10     0.80±0.10     0.45±0.10     0.30±0.20

0805     2.00±0.15     1.25±0.15     0.55±0.10     0.40±0.25

1206     3.05±0.15     1.55±0.15     0.55±0.10     0.35±0.25

1210     3.10±0.15     2.40±0.15     0.55±0.10     0.50±0.25

2010     4.90±0.15     2.40±0.15     0.55±0.10     0.50±0.25

2512     6.30±0.15     3.10±0.15     0.55±0.10     0.50±0.25

贴片薄膜电阻封装尺寸对照表

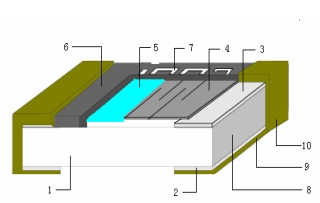

薄膜电阻结构

1、陶瓷基片 Ceramic Substrate     6、保护层 Protective Coating



2、背电极 Reverse Electrode     7、标 记 Marking

3、面电极 Face Electrode     8、端电极 Inner Termination

4、电阻体 NiCr Resistive Element     9、中间电极 Middle Termination

5、钝化层 Passivation     10、外部电极 Outer Termination




常规薄膜贴片电阻最小包装数量:

常规封装0402封装10k/盘;0603~1206贴片电阻5k/盘 ;2010以上封装4k/盘
