贴片自恢复保险丝

贴片保险丝规格书下载

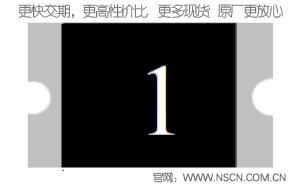

0805贴片保险丝

贴片自恢复保险丝,又可以称为:PTC热敏电阻。
传统保险丝作为过流过热保护,仅保护一次烧断了就需要更换,而作为新型过流过热保护元件的自恢复保险丝具有过流过热保护,自动复原双重功能。PTC元件串联在电路中,正常情况下,呈低阻状态,保证电路正常工作,当电路发生短路或窜入异常电流时,贴片保险丝在自热时其阻抗增加,把电流限制到足够小,起到过电流保护作用。另外当外界环境温度急升时,到达产品开关温度后,可起到过温保护作用。当产生过流过热的故障得到排除,PTC元件自动复原到低阻状态,这既避免了维护更换,也避免了可能引起电路损坏的持续循环的开闭状态。



贴片保险丝导购

自恢复保险丝自动复位原理:

PTC自恢复保险丝具有过流过热保护,自动复原双重功能的原因是由于其特殊的构造。它是高分子聚合物及导电材料等混合制成。异常情况下,PTC元件内部温度急速上升,聚合物材料随即膨胀,使得导电通路断开,引起阻抗剧增,通过的电流变小,电路如同断开,达到保护目的。当异常大电流消失后PTC的自热不足以维持其高阻状态,其阻抗又恢复到低阻状态,与传统保险丝相比具有可自复,体积小,更坚实的优点。

PTC自恢复保险丝的动作原理是一种能量的动态平衡,流过PTC元件的电流由于PTC的关系产生热量,产生的热全部或分散到环境中,而没有散去的热便会提高PTC元件的温度。正常工作时的温度较低,产生的热和散发的热达到平衡时,PTC仍处于低阻状态,PTC不动作,当流过PTC元件的电流增加或温度升高,但如果产生热和散发热仍然平衡时,PTC仍不动作,若此时电流使环境温度再继续增加,产生的热量会大于散发出去的热量,使得PTC元件内部温度聚增,在此阶段,很小的温度变化会造成阻值的大幅提高,这时PTC元件处于高阻保护状态阻抗的增加限制了电流,电流在很短时间内急剧下降,从而保护电路设备免受损坏,只要施加的电压所产生的热量足够PTC元件散发出的热量,处于变化状态PTC元件便可以一直处于动作状态(高阻)。当施加的电压消失时,PTC便可以自动恢复了。

在PTC元件过电流条件消失后的几秒内,PTC元件的温度很快下降,PTC元件便很快恢复到其低阻状态。

NSCN保险丝品牌,更快的交期、更高性价比、原厂进货更放心。买贴片保险丝就找南京南山!买贴片自恢复保险丝就买NSCN品牌。电话:400-888-5058 官方网站www.nscn.com.cn

环境温度对自恢复保险丝的影响

1.环境温度的提高未超过25℃时便会使通过自恢复保险丝的电流速减。
2.环境温度25℃时线路上的电流100%通过自恢复保险丝,但若有超过两倍以上额定电流产生时自恢复保险丝便会动作。
3.环境温度越高,通过电流越大,则动作的时间会越短。

环境温度及电流值折减比率表

规格

-20℃

-0℃

25℃

30℃

40℃

50℃

60℃

70℃

80℃

LT(JK)600系列

138%

119%

100%



92%

83%

73%

64%

55%

42%

LT(JK)250系列

132%

117%

91%

85%

77%

68%

61%

48%

LT(JK)90系列

136%

119%

105%

92%

81%

72%

63%

54%

40%

LT(JK)60系列

136%

119%

100%

90%

81%

72%

63%

54%

40%

LT(JK)30系列

130%

115%

91%

83%

77%

38%

61%

52%

LT(JK)16系列

132%

120%

96%

88%

80%

71%

61%

47%

LT(JK)6系列

130%

115%

105%

91%

83%

77%

68%

61%

52%

LT(JK)-SMD系列

135%

118%

100%

93%

87%

80%

73%

65%

57%



自恢复保险丝选型建议:

为帮助您正确选用合适的自恢复保险丝,请您按照如下步骤进行选择:
步骤1:列出设备线路上的平均工作电流(I)值及工作电压(V)值。(PEAK值不用考虑)
步骤2:根据I值、V值、产品类别及安装方式选择一种JKPPTC系列。(参考表1)
步骤3:如果设备的内部环境温度大于25℃时,JKPPTC元件会随着温度的增加,对于通过的电流有折减产生,为维持负载正常电流的提供,依据表2所照出的折减率我们可计算应选用的JKPPTC元件之IH值如下:
IH = 平均工作电流(I)÷ 折减比率
步骤4:依据步骤2选出的JKPPTC系列及步骤3所列出的IH值,在其后规格表选出符合的元件。选出JKPPTC元件之IH值须大于或等于步骤3所计算出的IH值。
步骤5:依据选出的元件便可在JKPPTC元件动作保护时间曲线表中对照出异常电流值产生时的动作保护时间。
