单孔磁珠与多孔磁珠

规格书下载(PDF,中文版)

磁珠图片

南京南山主营的NSCN品牌NSBR系列引线磁珠包括A62(70Ω@100MHz)、B62(100Ω@100MHz)以及1.5圈、2.5圈、3圈和1.5圈+1.5圈四个S62多孔磁珠型号。广泛应用在各类EMI场合。





NSBR多孔磁珠

多孔磁珠中以NSBR-S62-3T六孔磁珠应用最为广泛。适用于抑制电磁辐射干扰,处理EMC,EMI问题,分支器,分配器,藕合器,高频数字电路,无线传输,CATV,高清晰度电视,影碟机,立体音响系统,卫星接收,无线通讯设备, 数字机顶合,液晶显示器,电视机,电脑.录像机,影碟机,汽车音响,家用设备,电话传真,测试设备,充电器,电机马达,AC-DC转换器等用电设备。

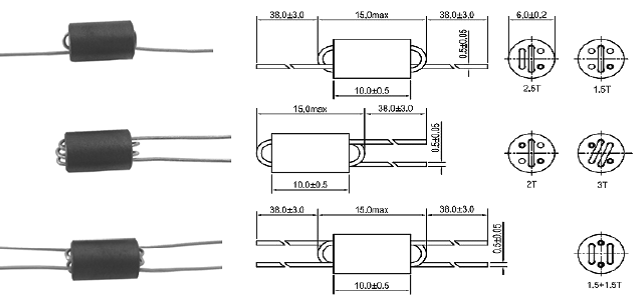

外形图示和尺寸:

六孔磁珠尺寸图示

最小包装数量:500pcs

主要型号与参数

型号

阻抗值 (Ω) Min

测试频率 (MHz)

圈数

NSBR-S62-1.5T□□

480

120

1.5

NSBR-S62-2.5T□□

580

180

2.5

NSBR-S62-3T□□

500

50

3

NSBR-S62-1.5T+1.5T□□

500

50

1.5+1.5

单孔磁珠

型号命名方法:

序号

符号

描述

NSB

产品代码:磁珠

R

插件系列

A62

尺寸参数 3.5*6.0*0.8

B62

尺寸参数 3.5*9.0*0.8

□□

企业内部生产编码

包装数量

  • 3000PCS/盒;

主要性能参数

型号规格

阻抗 (Ω)
(@25MHz)

阻抗Impedance (Ω)
(@100MHz)

NSBR-A62-□□

40(min)

70(min)

NSBR-B62-□□

60(min)

100(min)
