LED灯用贴片电容(柔性端头贴片电容器)

规格书下载(中文)

LED灯具已经成为一个高速发展的节能灯具品类。风华高科为led灯、汽车电子、高温环境、电源线路、TFT-LCD逆变器对贴片电容使用环境要求较高的领域专门研发生产了专用贴片电容以及贴片电阻等产品,其主要特点是通过柔性端头替代了常规贴片电容的相对刚性的端头电极,从而降低陶瓷贴片电容短路风险。

LED灯贴片电容特性

※ 具有高强度的抗弯曲性能,下弯可达到3mm。
※ 可增加温度周期变化次数,多3000次。
※ 采用柔性端头体系。
※ 可减少线路板因弯曲导致的失效故障。

应用范围

※ 应用于高弯曲的线路板。
※ 应用于温度变化的线路。
※ 应用于汽车推进系统。

型号规格表示方法

与常规贴片电容的命名方法一致,只是把三层电镀代号N改成了柔性端头代号A

例如:0805B472K500AT 型号的主要含义包括0805规格,X7R材质,标称容量4.7nF,误差10%,额定电压50V,柔性端头电极,编带包装。

LED灯贴片电容为什么更适用于LED照明产品中?

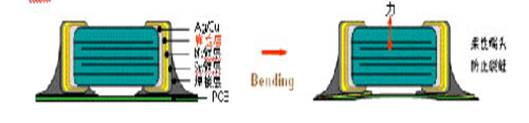

通过电容端电极增加“弹性层”有效吸收外应力,有效降低降低贴片电容断裂的发生几率。

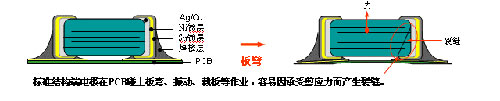

陶瓷贴片电容(MLCC)内部裂缝能引起严重的破坏。如果在PCB组装过程中,贴片式陶磁电容器招受到剪应力,一种板弯裂缝将会在陶磁内部产生,这些裂缝有可能贯穿电容内部多层内部正负电极层,这样可能导至短路的风险。典型的板弯破坏裂缝模式如下图所示。这些电容短路模式可能导至电容过热而造成严重的烧毁熔融现象。

实际样品图片:


此类破坏主要是由于板弯形成零件承受剪应力造成此种裂缝可能从外观上无法看到,一般需要作零件之剖面才能确认此类破坏的存在。


贴片多层陶瓷电容经常在裁板时产生裂缝,其主要原因是因刀片的振动所造成。

风华高科生产的的柔性端电极“LED用贴片电容在类端电极增加了一层“弹性层”结构,此“弹性层”能有效吸收外应力,降低裂缝的发生机率从而提高整体产品的可靠性。除了led软灯条疑问,柔性端电极贴片电容还可以应用在对贴片电容质量要求较严苛的线路上,例如汽车电子、高温环境、电源线路、TFT-LCD逆变器等场合。

柔性端头贴片电容

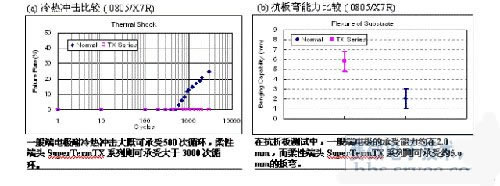

可靠性/耐久性比较

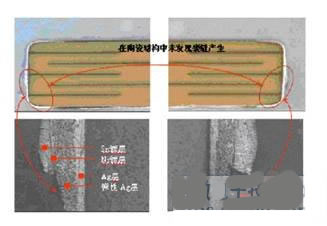

在破坏性的抗折板测试中,PCB板将持续弯曲直到贴片电容产生破坏为止,在这种模拟比较实验中,可以发现具有柔性端头设计的产品中,没有在陶瓷结构中产生裂缝,而是从弹兴银层产生撕裂现象。

LED灯用贴片电容在板弯测试中产生破坏时,其破坏模式是开路模式,而一般端电极开路或短路模式都会产生。柔性端头贴片电容中的弹性层可从剖面图中看见,其成份中含有“高分子银”以产生此弹性效果。

如需购买风华LED等用柔性端头贴片电容以及贴片电阻等产品。请咨询风华高科代理商-南京南山官方网站(www.nscn.com.cn)在线客服。直线电话:025-84712762
